【产品说明】
D671X气动对夹蝶阀是管线优先选用的常规蝶阀，适用于温度≤120℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业的自动控制系统中，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。
【产品特点】
1、本阀采用双向密封结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
【性能参数】
| 法兰标准 |
ISO7005-2 1988 |
| 最大工作压力 |
1.6MPa |
| 壳体试验压力 |
1.5 倍工作压力 |
| 密封试验压力 |
1.1 倍工作压力 |
| 工作温度范围 |
NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC |
| 允许长期使用温度 |
NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC |
| 材料 |
( 见《可选材料表》部分 ) |
| 结构尺寸 |
ISO5752-88 |
| 驱动型式 |
手柄 |
50mm~300mm |
| 蜗轮 |
50mm~1200mm |
| 气动 |
50mm~1200mm |
| 电动 |
50mm~1200mm |
| 表面处理 |
环氧聚酯涂料 、 尼龙 11 、 烤漆 |
【执行标准】
|
| 设计制造验收 |
GB/T12238-1989 |
ISO/DIN10631-91 |
| 阀门结构长度 |
GB/T12221-1989 |
ISO5752-88 |
| 阀门法兰连接 |
GB9113-1988 |
ISO7005. 2 |
| 阀门检验 |
GB/T13927-1992 |
ISO/DIN5208-87 |
| 阀门标志 |
GB12220-1989 |
ISO5209-87 |
| 驱动装置连接 |
GB12223-1989 |
ISO/DIN5211-89 |
| 阀门供货要求 |
GB/T12252 |
———— |
【零部件材料】
|
| 阀体 |
球墨铸铁 灰铸铁 铸钢 不锈钢 |
50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm |
阀杆 |
不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷 |
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm |
| 阀板 |
不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷 球墨铸铁覆尼龙 |
50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm |
阀座 |
丁腈橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE |
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm |

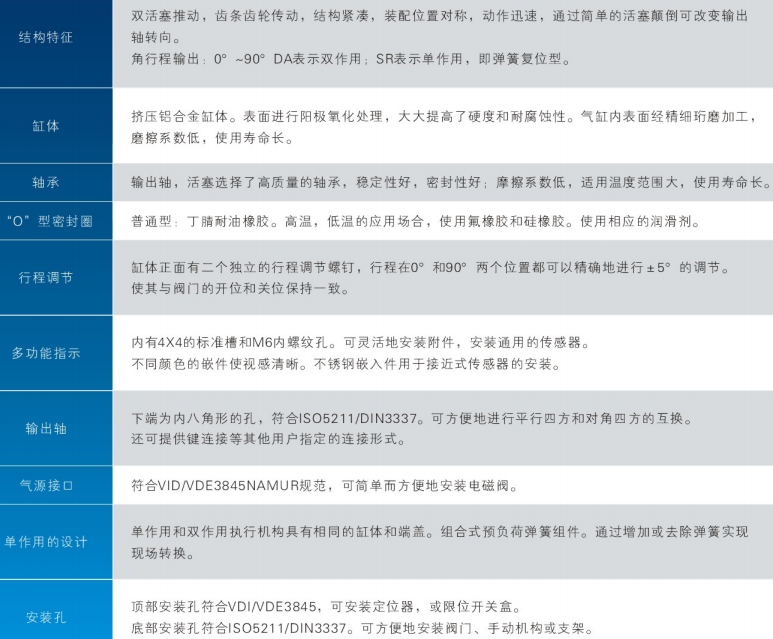

【气动执行器特点】
|
